فرق توربوشارژر با سوپرشارژر

فرق سوپرشارژ و توربوشارژ بسیار ساده است. سوپرشارژ انرژیش را مستقیما از خود موتور می گیرد (با تسمه هایی که مستقیما به فلایویل متصل هستند) اما توربوشارژ ها انرژیشون رو از فشار گازهای خروجی از موتور می گیرد.

توربوشارژر یک پمپ گریز از مرکز است که بوسیله گازهای خروجی بدست امده از احتراق به کار می افتد ومخلوط بیشتری از هوا و سوخت را روانه موتور می کند که باعث فشار بیشتر و توان بالاتر موتور می شود .

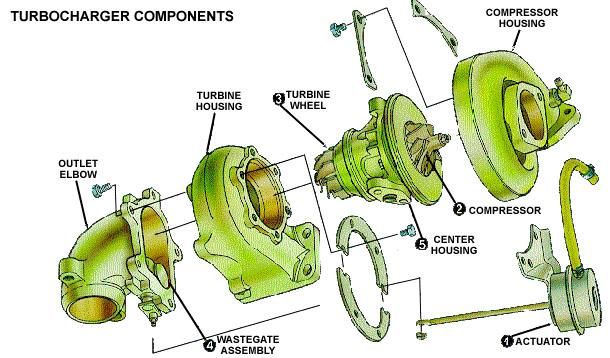

در سوپرشارژر دو چرخ پره دار در دو سر یک محور نصب شده که یکی وظیفه توربین را ودیگری نقش کمپروسور را ایفا می کند به این صورت که دودهای حاصل از احتراق که در حال خارج شدن از موتور می باشند وارد توربین می شوند و آن را به گردش در می آورند از گردش حاصل کمپرسوری که در یک راستا بر روی یک محور قرار دارد به حرکت در آمده و هوای تازه را وارد کرده و آنرا فشرده می کند .

به علت فشار زیاد تقویتی وروردی که به وسیله توربوشارژر تولید می شود در بعضی از مواقع باعث تخریب و آسیب رسانی به اجزای موتور می شود که برای کنترل این امر توربوشارژرها مجهز به یک مجرای تخلیه می باشند این شیر کنترل کننده در هنگامی که فشار تقویت شده را به میزان وارد کرد دود حاصل را به جای هدایت به سمت توربین به خارج فرستاده و دورآن را کنترل می کند .
البته در موتورهای جدید که مجهز به ECUیا همان واحد کنترل الکترونیکی هستند این امر توسط سنسوری که در منیفولد بنزین وجود دارد کنترل می شود که این سنسور با اندازه گیری دقیقتری از افزایش فشار جلو گیری کرده و با انتقال سیگنال به ECU آن را کنترل می کند .

یکی از مشکلاتی که درکار توربو شارژر وجود دارد افزایش دما که خود باعث کندی در کار توربو شارژر می شود و برای جلو گیری از این امر از اینتر کولر که یک خنک کننده برای کاهش دمای هوای فشرده می باشد بهره گرفته می شود از مزایایی دیگر آن علاوه بر خنک کردن هوای ورودی پایین آوردن بار حرارتی موتور و همچنین کاهش دمای گازهای خروجی از اگزوز بوده که در مصرف سوخت کمک بسزایی می کند .

در توربو شارژرها پره های متحرکی وجود دارند که به نیاز موتور عمل باز وبسته شدن را انجام می دهند که در موتورهای که مجهز به ECUهستند این امر توسط سوپاپهای مغناطیسی کنترل می شوند و فرمان می گیرند از این رو با پایین بودن و بالابودن دور موتور پره هابازو بسته می شوند از مزایایی این مکانیزم تولید گشتاور بالادر سرعتهای پایین موتور و کاهش مصرف سوخت اشاره کرد .

سوپرشارژر با توربو شارژر تفاوت می کند و طرز کارشان با یکدیگر متفاوت است توربو شارژر با استفاده از گاز های خروجی کار می کند ولی سوپرشارژر به صورت مکانیکی با توسط تسمه یا زنجیر از میل لنگ مستقیم نیرو می گیرد که با وجود این امر با فشردن پدال گاز سوپرشارژر ها در موتورهای احتراق داخل توسط تسمه به حرکت در می آیند .

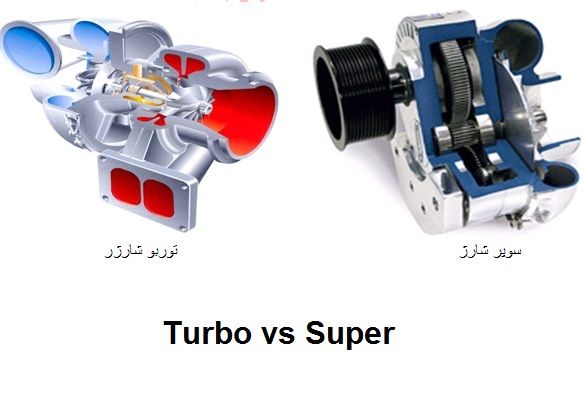

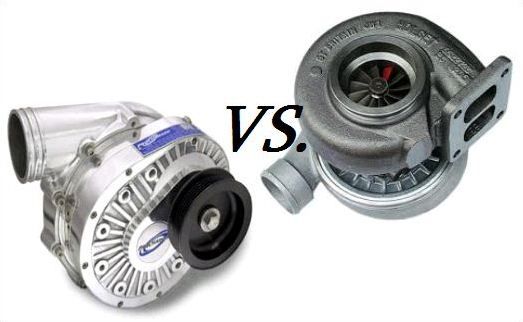

به محل اتصال تسمه در عکس سمت چپ (سوپرشارژ) در مقابل محل اتصال به منیفولد خروجی درعکس سمت راست (توربوشارژ دقت کنید.)

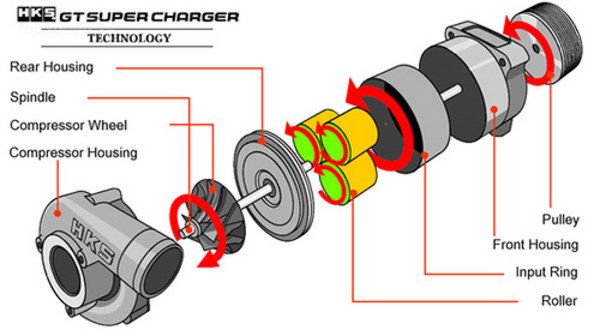

کوپلینگ سوپرشارژر هم می تواند ثایت و هم از طریق کلاچ فراهم می شود سوپرشارژر روتس دو روتر دارد و هر روتر دو یا سه بر آمدگی دارد که یا به حالت صاف یا حلزونی شکل می باشد روترها توسط چرخدنده به هم درگیر شده و به وسیله تسمه یا زنجیر از موتور نیروی حرکتی می گیرند که به علت کوچک بودن قطر چرخ دنده و چرخ تسمه سر سوپرشارژر دور آن سه تا چهار برابر موتور می شود استفاده از سوپرشارژر زمانی که موتور در زیر بار کامل قرار دارد باعث کاهش توان موتور می شود که برای بر طرف کردن این مشکل در اکثر سوپرشارژرها از یک کلاچ الکترونیکی بهره گرفته می شود که هماهنگ با فشار وارده به موتور حرکت کند .

در کل توربو شارژرها و سوپرشارژرها علاوه بر بالابردن توان خروجی موتور و بالابردن گشتاور آنها در مصرف بنزین و یا سوخت تاثیر مثبتی گذاشته واز فشار بالابر روی موتور نیز کاهش می دهد که خود این امر باعث پایین آمدن فرسودگی و عمر طولانی تر اجزای آن می شود البته نا گفته نماند که نصب و راه اندازی توربوشارژر و سوپرشارژر نیاز به علم بالا دارد و اگر در غیر زمانهایی که خود سازندگان اقدام به این امر می کنند بصورت آزاد و بدون اطلاعات لازم و با مارکهای متفرقهاین کار را انجام دهیم با مشکلات فروانی و چه بسا خطر ساز مواجه می شویم .

بهرحال توربو شارژرها و سوپر شارژرها علاوه بر بالابردن توان خروجی موتور و بالابردن گشتاور آنها باعث می شوند که در  مصرف بنزین و گازوئیل  و  سوخت صرفه جویی شود  واز همه مهم تر از فشار وارد شدن  به موتور نیز جلوگیری شوئ  که خود این امر باعث پایین آمدن فرسودگی و عمر طولانی تر اجزای آن می شود.

 نا گفته نماند که نصب و راه اندازی توربوشارژر و سوپر شارژر نیاز به تخصص بالایی دارد  و اگر در غیر زمانهایی که خود سازندگان اقدام به این امر می کنند بصورت آزاد و بدون اطلاعات لازم و با مارکهای متفرقه این کار را انجام دهیم با مشکلات فروانی و حتی می تواند خطرناک باشد .

مزیت فشرده کردن هوا ی موتور چیست ؟

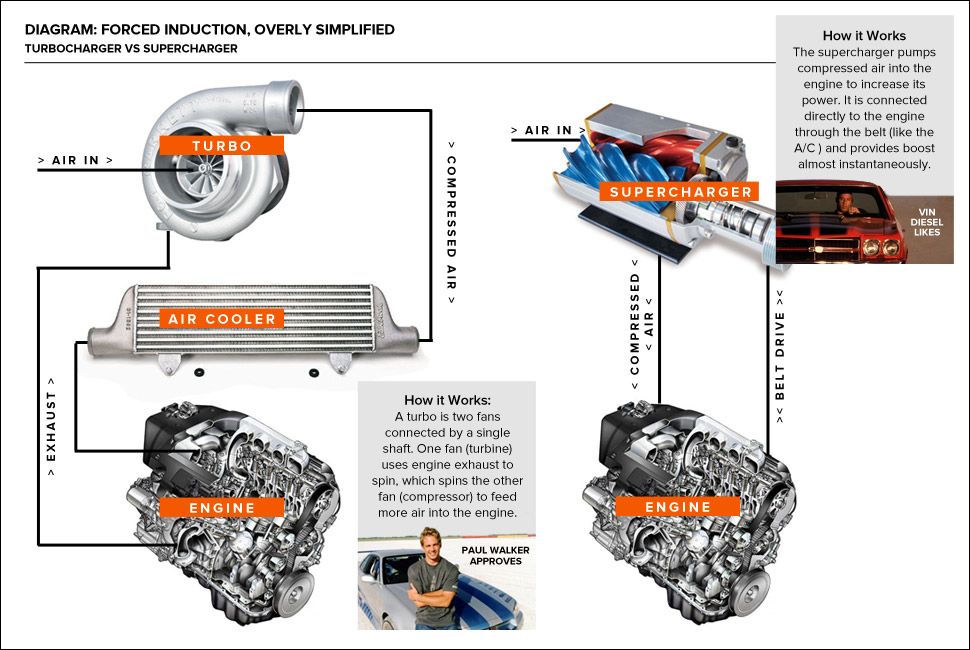

این است که موتور مقدار بیشترى هوا را وارد سیلندر مى کند.وارد شدن هواى بیشتر به معنای سوخت بیشتر در سیلندر است بنابراین  قدرت بیشترى نیز در هر انفجار از هر سیلندر بدست مى آورید.وجود توربو/ سوپر شارژر در موتور باعث تولید نیروی بیشترى نسبت به حالتى که موتور بدون شارژر است مى شود.میزان تقویت توربو/سوپر شارژر به اندازه 6تا 8 پوند بر اینچ مربع(psi) است.مى دانیم که فشار نرمال اتمسفر در سطح آزاد دریا 14.7 psi است.در نتیجه در مى یابیم که توربو/سوپر شارژر به اندازه 50% هوای بیشتر به داخل موتور و سیلندر مى فرستند.بنابراین شما انتظار 50% نیروى بیشتر نسبت به حالت عادى دارید.اما کاملا نیز به این مقدار نمى رسد بلکه بین 30 تا40 % بهبود مى یابد.تفاوت اساسی بین توربو/سوپر شارژر در محل تامین انرژى شان است .همان انرژى که باعث فشرده شدن هوا مى شود.در سوپر شارژرتامین انرژى توسط یک تسمه که به طور مستقیم به موتور متصل است انجام مى شود.مانند پمپ آب وژنراتورها در موتور خودرو که به همین صورت انرژى خود را بدست مى آورند. در توربو شارژر این انرژى توسط گازهای خروجی از اگزوز تامین مى شود.این گازها با سرعت و فشارى که دارند توربین را به حرکت در مىاورند ودر نتیجه توربین هم کمپرسور را به حرکت در مىاورد که باعث فشرده کردن هوا مى شود.

تفاوت سوپرشارژر با توربوشارژر چیست ؟

توربو شارژر طرحی هوشمندانه است به این شکل که با استفاده از دود خروجی از موتور کار می کند و به همین جهت کارایى بالاتری نسبت به سوپر شارژرها دارد.زیرا از انرژى تلف شده و دود خروجی برای تامین انرژى خود استفاده مى کند ولی توربو شارژر باعث مى شود که مقداری فشار برگشتى درسیستم اگزوز ایجاد شود که این فشار برگشتى مى تواند باعث کاهش کارایى توربو شارژر تا زمانى که موتور در دور بالا کار مى کند شود.

افزایش دما که خود باعث کندی در کار توربو شارژر می شود و برای جلو گیری از این امر از اینتر کولر که یک خنک کننده برای کاهش دمای هوای فشرده می باشد بهره گرفته می شود از مزایایی دیگر آن علاوه بر خنک کردن هوای ورودی پایین آوردن بار حرارتی موتور و همچنین کاهش دمای گازهای خروجی از اگزوز بوده که در مصرف سوخت کمک بسزایی می کند .

نصب کردن سوپر شارژر ها راحت تر است ولى گران  تمام مى شود.

در توربو شارژرها  همان گونه که از نامش پیداست یک تورین کوچک با پره های متحرکی وجود دارند که به نیاز موتور عمل باز وبسته شدن را انجام می دهند که در موتورهای که مجهز به ECUهستند این امر توسط سوپاپهای مغناطیسی کنترل می شوند و فرمان می گیرند از این رو با پایین بودن و بالابودن دور موتور پره هابازو بسته می شوند از مزایایی این مکانیزم تولید گشتاور بالادر سرعتهای پایین موتور و کاهش مصرف سوخت اشاره کرد .

سوپر شارژر با توربو شارژر تفاوت می کند و طرز کارشان با یکدیگر متفاوت است توربو شارژر با استفاده از دودهای  خروجی کار می کند.ولی سوپر شارژر به صورت مکانیکی با توسط تسمه یا زنجیر از میل لنگ مستقیم نیرو می گیرد که با وجود این امر با فشردن پدال گاز سوپر شارژر ها در موتورهای احتراق داخل توسط تسمه به حرکت در می آیند .

کوپلینگ سوپر شارژر هم می تواند ثایت و هم از طریق کلاچ فراهم می شود سوپر شارژر روتس دو rotor  دارد و هر روتر دو یا سه بر آمدگی دارد که یا به حالت صاف یا حلزونی شکل می باشد روترها توسط چرخدنده به هم درگیر شده و به وسیله تسمه یا زنجیر از موتور نیروی حرکتی می گیرند که به علت کوچک بودن قطر چرخ دنده و چرخ تسمه سر سوپر شارژر دور آن سه تا چهار برابر موتور می شود استفاده از سوپر شارژر زمانی که موتور در زیر بار کامل قرار دارد باعث کاهش توان موتور می شود که برای بر طرف کردن این مشکل در اکثر سوپر شارژرها از یک کلاچ الکترونیکی بهره گرفته می شود که هماهنگ با فشار وارده به موتور حرکت کند .

این فیلم آموزشی تفاوت توربوشارژر و سوپرشارژر و مزایا و معایب آن ها را شرح می دهد :
